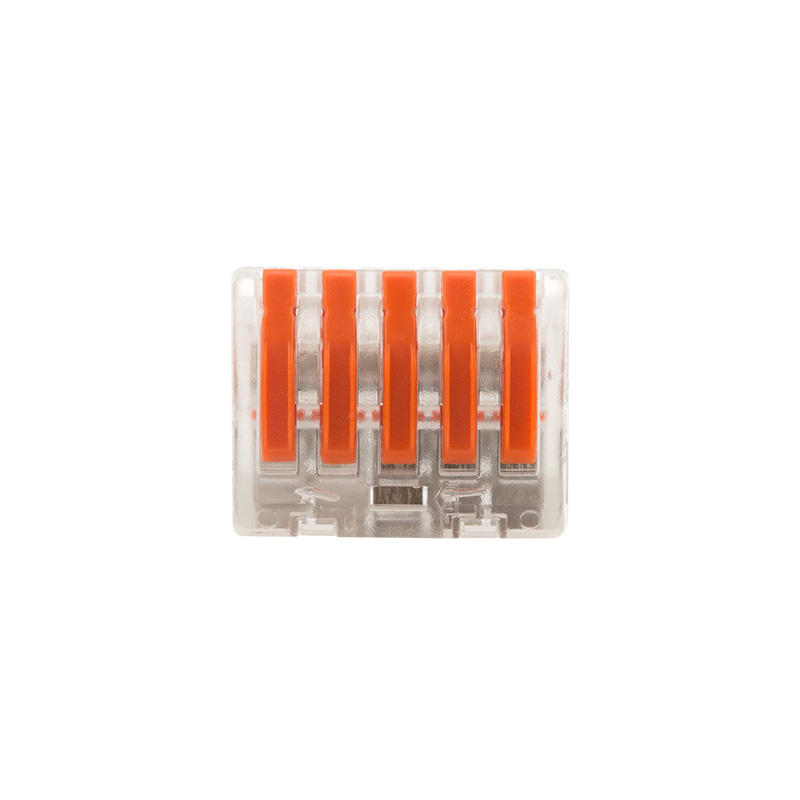

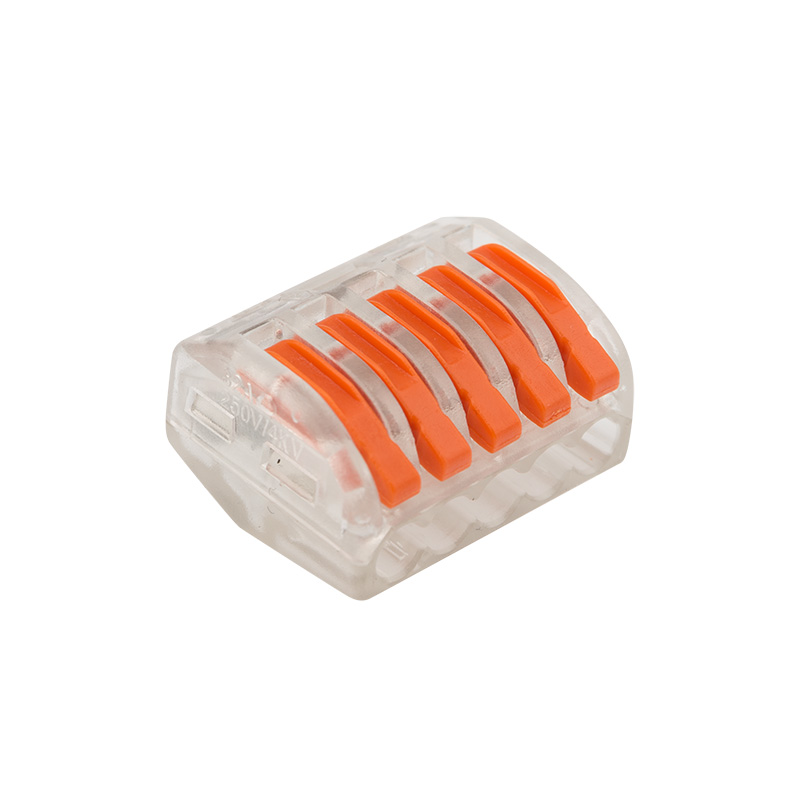

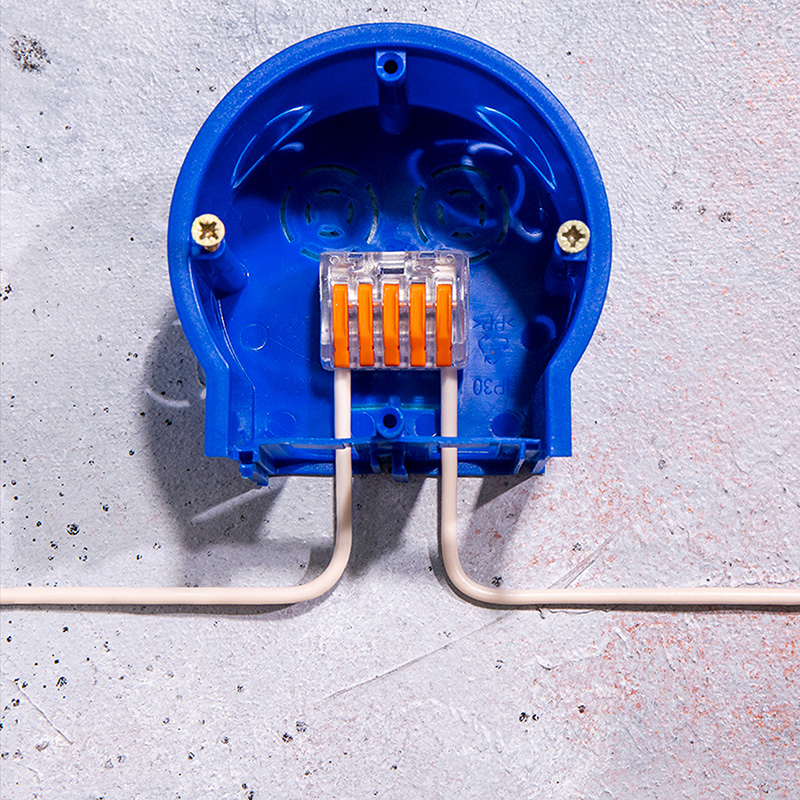

Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Характеристики:
Размер: 26,6x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 5
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А28-12 AWG
Поддерживаемое сечение: 5x0.08-4 мм² (одножильный провод), 5x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC +*-*+
- Бренд - Rexant
- Ед. измерения - шт
- В упаковке - 40
- Номинальное напряжение - 400
- Цвет - Светло-серый
- Номинальный ток - 32
- Количество зажимов, клемм - 5
- Подходит для однопроволочных проводников - Да
- Сечение гибкого проводника с наконечником - 0,08...2,5
- Номинальное поперечное сечение - 0,08…4...0
- Подходит для многопроволочных проводников - Да
- Подходит для гибкого провод(ник)а - Да
- С рычагом управления - Да
- Диапазон площади сечения по стандарту AWG - 28-12...0
- Сечение жесткого проводника - 0,08…4...0
